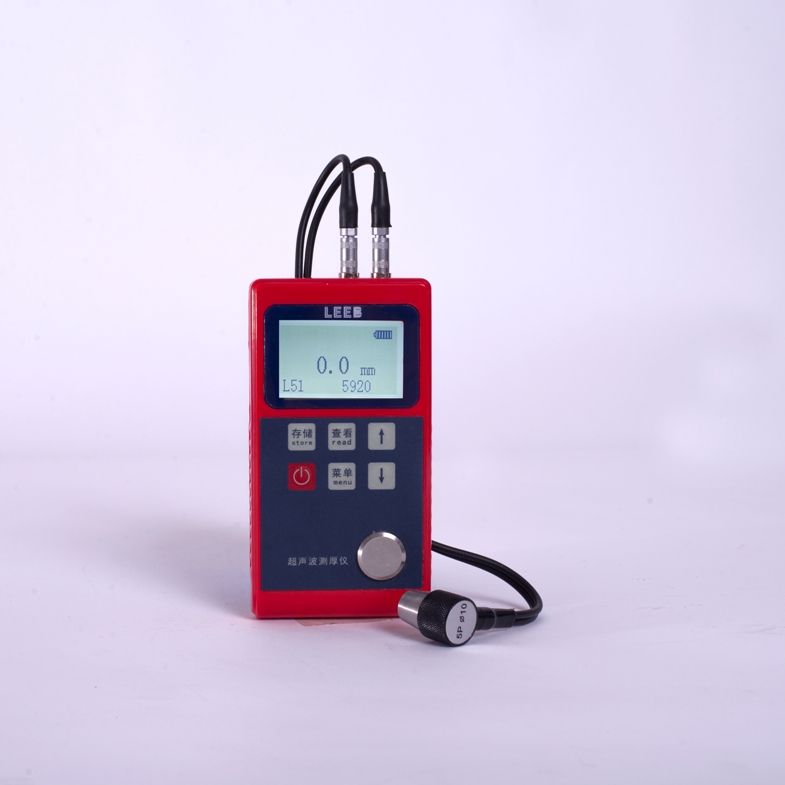

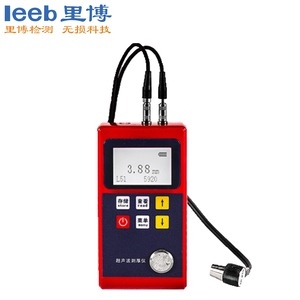

超聲波測厚儀leeb321
采用超聲波測量原理，適用于能使超聲波以一恒定速度在其內部傳播，并能從其背面得到反射的多種材料厚度的測量。
此儀器可對多種板材和多種加工零件做準確測量，另一重要方面是可以對生產設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度。
可應用于石油、化工、冶金、造船等多個領域。
詳細介紹
基本原理：
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達背測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過精度測量超聲波在材料中傳播的時間來確定被測材料的厚度。
適用材料：
適合測量金屬（如鋼、鑄鐵、鋁、銅等）、塑料、陶瓷、玻璃、玻璃、玻璃纖維及其他超聲波的良導體的厚度。
功能特點：
● 針對復合、未知材料已知厚度，反測準確聲速；
● 設置上下限公差，超過自動報警；
● 狀態提示功能；
● 聲速可調 ；
● 具有探頭零點校準、可對系統誤差進行自動修正；
● 具有耦合狀態提示功能；
● 有高亮度LED背光顯示，方便在光線昏暗環境中使用； 有剩余電量指示功能，可實現顯示電池剩余電量；
● 具有自動休眠、自動關機等節電功能；
● 小巧、便攜、穩定性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；公制與英制可選擇。
技術參數：
|
項目 |
Leeb321 |
|
測量范圍 |
0.75~350mm（鋼，由探頭決定）標配探頭測量范圍1-250mm |
|
顯示分辨率 |
0.1mm |
|
聲速范圍 |
1000~9999m/s |
|
表面溫度 |
-10~60℃ |
|
示值誤差 |
±（1%H+0.1）mm，H為被測物實際厚度 |
|
電源 |
AAA型堿性電池（2節） |
|
操作時間 |
約200小時 |
|
外形尺寸 |
130×70×25mm |
|
重量 |
約0.2kg（主機） |
|

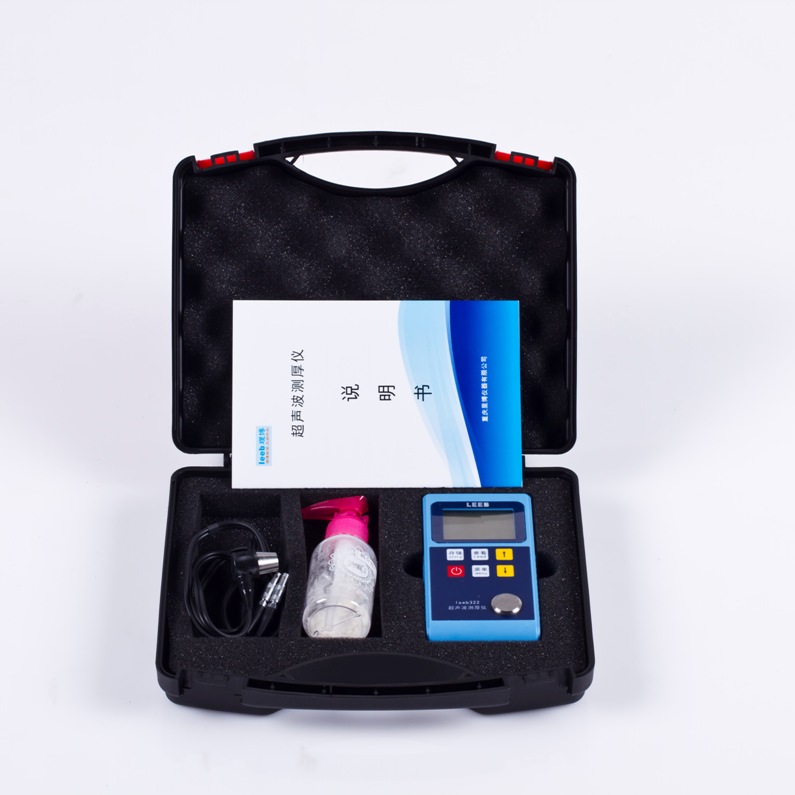

標準配置 |
主機、L51探頭、AAA型堿性電池、耦合劑 |
|
可選配 |
探頭、耦合劑、PC通訊 |
探頭參數：
|
名稱 |
型號 |
頻率(MHz) |
探頭直徑 |
測量范圍 |
最小管徑 |
特性描述 |
|
標準探頭 |
L51 |
5 |
10mm |
1.0mm～250.0mm(鋼) |
Φ20mm×3.0mm |
常溫使用(<60℃) |
|
KK探頭 |
kk |
5 |
10mm |
1.0mm～350.0mm(鋼) |
Φ20mm×3.0mm |
常溫使用(<60℃) |
|
微徑探頭 |
L77 |
7 |
6mm |
0.7mm～50.0mm(鋼) |
Φ15mm×2.0mm |
用于薄壁及小弧面量, 常溫使用(<60℃) |
|
粗晶探頭 |
LZ2 |
2 |
22mm |
2.5mm～350mm(鋼) |
20 |
用于鑄鐵等粗晶材質測量,常溫使用(<60℃) |
|
高溫探頭 |
LG5 |
5 |
14mm |
2.0～100mm(鋼) |
30 |
用于溫度小于300℃的材料的測量 |
多種材料聲速表
|
材料 |
聲速（m/s） |
|
鋁 |
6340--6400 |
|
鋼 |
5920 |
|
不銹鋼 |
5740 |
|
黃銅 |
4399 |
|
銅 |
4720 |
|
鐵 |
5930 |
|
鑄鐵 |
4400--5820 |
|
鉛 |
2400 |
|
尼龍 |
2680 |
|
銀 |
3607 |
|
金 |
3251 |
|
鋅 |
4170 |
|
鈦 |
5990 |
|
錫 |
2960 |
|
丙烯酸（類）樹脂 |
2760 |
|
環氧樹脂 |
2540 |
|
冰 |
3988 |
|
鎳 |
5639 |
|
樹脂玻璃 |
2692 |
|
聚苯乙烯 |
2337 |
|
陶瓷 |
5842 |
|
聚氯乙烯 |
2388 |
|
石英 |
5639 |
|
硫化橡膠 |
2311 |
|
聚四氟乙烯 |
1422 |
|
水 |
1473 |
