便攜式里氏硬度計leeb160c（彩屏、帶打?。?/h1>
該儀器是一款集可內置打印機、公差設置等多功能為一體的硬度測量儀器，內置高速熱敏打印機，支持現場打印，測量結果的公正性及數據的存儲、可追溯性。使用全中文顯示，菜單式操作，操作簡單、方便。本機可直接顯示里氏、布氏、洛氏、維氏、肖氏等多種硬度值。儀器小巧、便攜、性價高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。
詳細介紹
主要功能
● 采用D型精度沖擊裝置；
● 工業化殼體設計，堅固、小巧、便攜、穩定性高，適用于惡劣操作環境，抗震動、沖擊和電磁干擾；
● 主機和打印機一體化設計，方便用戶現場打印測試結果；
● 大屏幕彩屏顯示器，信息豐富、直觀，方便操作和讀值；
● 可預先設置上限下值、超限報警；
● 具有開機示值軟件校準功能，保障數據在任意行業不同的規范和標準下使用；
● 可選配7種不同的沖擊裝置，更換時不需校準，自動識別；
● 可存儲600組測量數值全中菜單、背光顯示、方便操作；
● 可配備軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富● 功能，適合質量保障活動和管理的更高要求；
● 內置大容量鋰離子可充電電池及充電控制電路；
● 連續工作不少于200小時（不開打印時），自動休眠、自動關機等節電功能。
適用材料
鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅辛合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼。
應用范圍
1、適宜對大型零部件及不可拆卸部件的現場硬度測試；
2、重型工件；
3、大型工件大范圍內多處測量部位的檢測；
4、機加工行業；
5、模具型腔；
6、壓力容器、汽輪發電機組及其設備的失效分析；
7、實驗空間狹小的工件；
8、金屬材料倉庫的材料區分；
9、軸承及其它零件。
規格參數
項目
leeb160C
功能特點
具有里氏、洛氏、布氏三種校準功能
示值誤差/重復性
±6HLD（HLD=760）/ 6HLD（HLD=760）
測量范圍
100-990（HLD）
可識別沖擊裝置
D、G、C、DL、DC、D+15、DS
沖擊裝置插口
LEMO插口
測量方向
360°
硬度制式
HL、HB、HRC、HRB、HV、HS
電源
鋰電充電電池
充電規格
9v/1800mA
存儲功能
600組
殼體材料
塑料外殼
外型尺寸
230×86×46mm
重量
400g

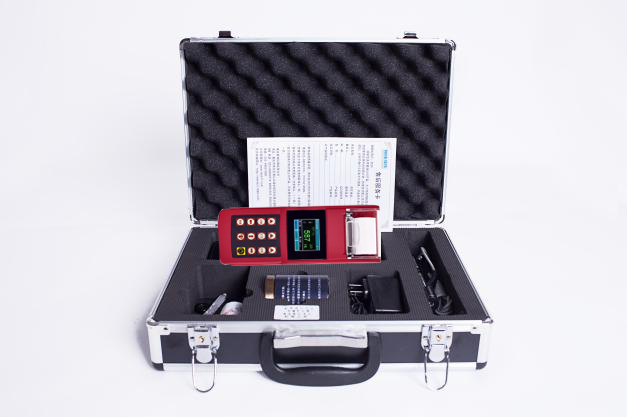

標準配置
主機、D型沖擊裝置、支撐環，標準試塊、尼龍刷、
充電器、打印紙
選配
異形支撐環、沖擊裝置、標準試塊、通訊軟件、打印紙
注：使用里氏硬度計測量時需被測工件符合一定的測試條件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不大于1.6um。在不滿足上述條件時需要穩固支撐或密實耦合！
沖擊裝置
|
沖擊裝置 |
DC/D/DL/DS |
D+15 |
C |
G |
E(需進口) |
|
沖擊能量 |
11mj |
11mj |
2.7mj |
90mj |
11mj |
|
沖擊體質量 |
5.5/5.5/7.2/5.5 g |
7.8 g |
3.0 g |
20 g |
5.5 g |
|
球頭硬度 |
1600 HV |
1600 HV |
1600 HV |
1600 HV |
5000 HV |
|
球頭直徑 |
3 mm |
3 mm |
3 mm |
5 mm |
3 mm |
|
球頭材料 |
碳化鎢 |
碳化鎢 |
碳化鎢 |
碳化鎢 |
金剛石 |
|
沖擊裝置直徑 |
20/20/6/20 mm |
20 mm |
20 mm |
30 mm |
20 mm |
|
沖擊裝置長度 |
86/147/202/138 mm |
162 mm |
141 mm |
254 mm |
155 mm |
|
沖擊裝置重量 |
50/75/60/70 g |
80 g |
75 g |
250 g |
80 g |
|
試件最大硬度 |
940/940/950/940 HV |
940 HV |
1000 HV |
650 HB |
1200 HB |
|
試件表面平均度Ra |
1.6 μm |
1.6 μm |
0.4 μm |
6.3 μm |
1.6 μm |
|
沖擊裝置適用范圍 |
DC型測量內孔或圓柱筒內； |
D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面。 |
C型沖擊力小，對被測表面損傷小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。 |
G型測量大厚重及表面較粗糙的鑄鍛件。 |
E型測量硬度高的材料。 |
測試范圍（表一）
|
材料 |
硬度制 |
沖擊裝置 |
|||||
|
D/DC |
D+15 |
C |
G |
DL |
E |
||
|
Steel and cast steel |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
20.6～68.2 |
22.4～70.7 |
|
HRB |
59.6～99.6 |
|
|
47.7～99.9 |
37.0～99.9 |
|
|
|
HRA |
59.1～85.8 |
|
|
|
|
61.7～88.0 |
|
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
81～646 |
83～663 |
|
|
HV |
83～976 |
80～937 |
80～996 |
|
80～950 |
84～1042 |
|
|
HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
|
30.6～96.8 |
35.8～102.6 |
|
|
Steel鍛鋼 |
HS |
32.2～99.5 |
|
|
|
|
|
|
CWT、ST |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
|
22.6～70.2 |
|
HV |
80～898 |
80～935 |
100～941 |
|
|
82～1009 |
|
|
Stainless steel |
HRB |
46.5～101.7 |
|
|
|
|
|
|
HB |
85～655 |
|
|
|
|
|
|
|
HV |
85～802 |
|
|
|
|
|
|
|
GC. IRON |
HRC |
|
|
|
|
|
|
|
HB |
93～334 |
|
|
92～326 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
NC、IRON |
HRC |
|
|
|
|
|
|
|
HB |
131～387 |
|
|
127～364 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
C．ALUM |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
|
HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
|
|
BRASS |
HB |
40～173 |
|
|
|
|
|
|
HRB |
13.5～95.3 |
|
|
|
|
|
|
|
BRONZE銅錫(鋁)合金 |
HB |
60～290 |
|
|
|
|
|
|
COPPER純銅 |
HB |
45～315 |
|
|
|
|
|
里博里氏硬度計具有良好的探頭互換性，多種異型沖擊裝置可以校準自由更換，不同用戶、不同場合、不同工件的硬度測量。
示值誤差和示值重復性（表二）
|
序號 |
沖擊裝置類型 |
標準里氏硬度塊硬度值 |
示值誤差 |
示值重復性 |
|
1 |
D |
760±30HLD |
±6 HLD |
6 HLD |
|
2 |
DC |
760±30HLDC |
±6 HLDC |
6 HLD |
|
3 |
DL |
878±30HLDL |
±12 HLDL |
12 HLDL |
|
4 |
D+15 |
766±30HLD+15 |
±12 HLD+15 |
12 HLD+15 |
|
5 |
G |
590±40HLG |
±12 HLG |
12 HLG |
|
6 |
E |
725±30HLE |
±12 HLE |
12 HLE |
|
7 |
C |
822±30HLC |
±12 HLC |
12 HLC |
里氏硬度計可選配件
各種異型支撐環
|
型號 |
備注 |
型號 |
備注 |
|
Z10-15 |
測外圓柱面R10~R15 |
K10-15 |
測外圓柱面SR10~SR15 |
|
Z14.5-30 |
測外圓柱面R14.5~R30 |
K14.5-30 |
測外圓柱面SR14.5~SR30 |
|
Z25-50 |
測外圓柱面R25~R50 |
HK11-13 |
測外圓柱面SR11~SR13 |
|
HZ11-13 |
測外圓柱面R11~R13 |
HK12.5-17 |
測外圓柱面SR12.5~SR17 |
|
HZ12.5-17 |
測外圓柱面R12.5~R17 |
HK16.5-30 |
測外圓柱面SR16.5~SR30 |
|
HZ16.5-30 |
測外圓柱面R16.5~R30 |
UN |
測外圓柱面,半徑可調R10-∞ |
